ろ過システム

浴場設備には「ろ過」と「殺菌」が不可欠です。ろ過システムはポンプで浴槽のお湯を循環させながら、ろ過ユニット内のヘアーキャッチャーとろ過タンクにお湯を通してゴミをとり、殺菌液（塩素）を注入することでお湯を清潔に保ちます。

ろ過システムの特長

業務内容に合わせて選べる2タイプ

RAFシリーズ

業務用浴場管理作業を
大幅に合理化
屋内外設置用

詳細を見る

RAO／RAIシリーズ

高い耐腐食仕様で高耐久。
温泉水、井戸水にも対応
屋内設置用

詳細を見る

浴場ろ過システムについてショート動画でご紹介します。

RAFシリーズの特長

屋内外設置用

RAFシリーズ

業務用ろ過ユニットを中心とした浴場システム機器を設計時やアフターサービスの場面でもノーリツがトータルサポートします。
また、増加する高齢者施設、宿泊施設の新築ニーズ、リプレイス時期に入った浴場設備の更新にも、お湯のプロとして培ったノウハウでお応えします。

14機種をラインアップ！

浴槽容量にあわせて、ろ過能力を2～30m³/hの7種類から選べます。さらに「自動塩素濃度調節機能」のあり・無しのタイプがあり、全14機種をラインアップしました。

塩素濃度を自動制御し、水質を保ちます（NCシリーズのみ）

浴槽水の塩素濃度を直接、ろ過ユニット内の塩素センサーが検出します。
塩素が消費されて、設定した塩素濃度にまで下がると、塩素が自動的に注入されます。
このため、浴槽水の塩素濃度は最適な一定の範囲に保たれます。

「高感度電極」を採用

浴槽水中の金属イオンに影響を受けることが少なく、正確に塩素濃度を検出します。

「高濃度洗浄対応用スイッチ」を装備

塩素による高濃度洗浄作業が簡単に行えます。1週間に1度、排水をする前にスイッチの3秒長押しで、自動的に浴槽水の塩素濃度が約5ppmになります。その後、2時間程度のろ過運転後に排水を行います。

ろ過ポンプからの漏水を検知し、リモコンに表示します（オプション）

RAF漏水検知セットを追加すると、ろ過ポンプ内のメカニカルシールの経年劣化による水漏れを検知し、リモコンに表示します。
早期発見により、浸水や階下への水漏れの早期対応が可能になります。

優れたろ過機能

ろ過材には、高いろ過能力の多角形のニューセラミックろ過材を採用。硬質で、経年使用による磨耗も少なく、メンテナンスの回数や費用を軽減できます。

※ ろ過材の交換は、7年以内を目安にしてください。（別途、部材費・交換作業費が必要です）

週間プログラム運転もカンタン

あらかじめ設定された6通りのプログラムから、浴場運営に適したものを選んでろ過運転ができます。
もちろん、よりキメ細かい設定変更も簡単にでき、施設に最適なプログラム運転が可能です。

1日の運転プログラムの例

①入浴前
入浴開始2時間前にろ過運転スタート。設定温度まで昇温させます。
②入浴後
入浴終了後、2時間ろ過運転。翌日のためにお湯をキレイにしておきます。

リモコンでカンタン操作

ろ過運転、タイマー運転、プログラム予約、湯温設定など、全ての操作がリモコンで可能。また、「エコスイッチ」を押すだけで消費電力を削減します。

耐久性・メンテナンス性向上

透明のフタ付きヘアキャッチャー（SUS304）、主要通水部はSUS製でメンテナンスをラクにしました。

資料ダウンロード

図面ダウンロード

ダウンロード

RAFシリーズパッケージプラン

■自動塩素濃度調節機能付き NCシリーズ　 ■自動塩素濃度調節機能無し Nシリーズ

※1 RAF-22N（C）、42N（C）にGH-C2310WZをご使用の場合、熱交換能力は最大23.3kW（20,000kcal/h）となります。

※2 RC-9009M・システムコントローラー・PSU・マルチ部材（片側）・膨張タンクを含みます。

※3 RC-9009M・システムコントローラー・マルチ部材（片側）を含みます。ポンプ2台用 PCUWもご用意しております。

（注）パック価格は概算価格です。リモコンコードや一次側熱源のオプション部材などは含まれていません。

税抜価格

ろ過能力＝約1～2㎥/h

浴槽容量のめやす
500L～1,000L

■ろ過ユニット RAF-22NC: ¥2,169,800
■ろ過ユニット RAF-22N: ¥1,841,000

漏水検知セット: ¥104,000

殺菌液注入ユニット YU-300D: ¥194,900

一次側熱源機 GH-C2310WZ（※1）: ¥386,000

自動補給水ユニット

HS-2S: ¥339,400
RC-B117A: ¥20,000

圧力式水位センサー（タイル浴槽用）: ¥168,500

浴槽金物（在来浴槽用）: ¥215,000

浴槽吸込金物

底部吸込金物S2-1（25A×2個）: ¥162,400
吐出金物Ｔ2-1（32A×1個）: ¥32,200
ウォーターカッターF2-1（32A×1個）: ¥20,400

合計金額

■RAF-22NCの場合: ¥3,597,600
■RAF-22Nの場合: ¥3,268,800

ろ過能力＝約2～4㎥/h

浴槽容量のめやす
1,000L～2,000L

■ろ過ユニット RAF-42NC: ¥2,630,000
■ろ過ユニット RAF-42N: ¥2,301,400

漏水検知セット: ¥104,000

殺菌液注入ユニット YU-300D: ¥194,900

一次側熱源機 GH-C2310WZ（※1）: ¥386,000

自動補給水ユニット

HS-2S: ¥339,400
RC-B117A: ¥20,000

圧力式水位センサー（タイル浴槽用）: ¥168,500

浴槽金物（在来浴槽用）: ¥247,200

浴槽吸込金物

底部吸込金物S2-1（32A×2個）: ¥162,400
吐出金物Ｔ2-1（32A×2個）: ¥64,400
ウォーターカッターF2-1（32A×1個）: ¥20,400

合計金額

■RAF-42NCの場合: ¥4,090,000
■RAF-42Nの場合: ¥3,761,400

ろ過能力＝約4～7㎥/h

浴槽容量のめやす
2,000L～3,500L

■ろ過ユニット RAF-72NC: ¥4,405,200
■ろ過ユニット RAF-72N: ¥4,076,400

漏水検知セット: ¥104,000

殺菌液注入ユニット YU-500D: ¥213,200

一次側熱源機 GQ-C5042WZ×1台（※2）: ¥2,374,300

自動補給水ユニット

HS-3S: ¥471,000
RC-B117A: ¥20,000

圧力式水位センサー（タイル浴槽用）: ¥168,500

浴槽金物（在来浴槽用）: ¥258,600

浴槽吸込金物

底部吸込金物S2-1（40A×2個）: ¥162,400
吐出金物Ｔ2-1（40A×2個）: ¥75,800
ウォーターカッターF2-1（32A×1個）: ¥20,400

合計金額

■RAF-72NCの場合: ￥8,014,800
■RAF-72Nの場合: ¥7,686,000

ろ過能力＝約7～11㎥/h

浴槽容量のめやす
3,500L～5,500L

■ろ過ユニット RAF-112NC: ¥4,931,100
■ろ過ユニット RAF-112N: ¥4,602,400

漏水検知セット: ¥104,000

殺菌液注入ユニット YU-500D: ¥213,200

一次側熱源機 GQ-C5042WZ×2台（※2）: ¥3,240,700

自動補給水ユニット

HS-3S: ¥471,1000
RC-B117A: ¥20,000

圧力式水位センサー（タイル浴槽用）: ¥168,500

浴槽金物（在来浴槽用）: ¥276,000

浴槽吸込金物

底部吸込金物S2-1（50A×2個）: ¥162,400
吐出金物Ｔ2-1（50A×2個）: ¥93,200
ウォーターカッターF2-1（32A×1個）: ¥20,400

合計金額

■RAF-112NCの場合: ¥9,424,500
■RAF-112Nの場合: ¥9,095,800

ろ過能力＝約11～16㎥/h

浴槽容量のめやす
5,500L～8,000L

■ろ過ユニット RAF-162NC: ¥6,246,100
■ろ過ユニット RAF-162N: ¥5,917,400

漏水検知セット: ¥104,000

殺菌液注入ユニット YU-1200D: ¥234,200

一次側熱源機 GQ-C5042WZ×3台（※2）: ¥4,138,500

自動補給水ユニット

HS-3S×2台: ¥942,000
RC-B117A: ¥20,000

圧力式水位センサー（タイル浴槽用）: ¥168,500

浴槽金物（在来浴槽用）: ¥457,800

浴槽吸込金物

底部吸込金物S2-1（65A×3個）: ¥330,000
吐出金物Ｔ2-1（65A×2個）: ¥107,400
ウォーターカッターF2-1（32A×1個）: ¥20,400

合計金額

■RAF-162NCの場合: ¥12,311,100
■RAF-162Nの場合: ¥11,982,400

ろ過能力＝約16～20㎥/h

浴槽容量のめやす
8,000L～10,000L

■ろ過ユニット RAF-202NC: ¥6,969,300
■ろ過ユニット RAF-202N: ¥6,640,600

漏水検知セット: ¥104,000

殺菌液注入ユニット YU-1200D: ¥234,200

一次側熱源機 GQ-C5042WZ×3台（※3）: ¥2,837,000

ポンプ制御ユニット PCU-200-***-C: ¥155,400

自動補給水ユニット

HS-3S×2台: ¥942,000
RC-B117A: ¥20,000

圧力式水位センサー（タイル浴槽用）: ¥168,500

浴槽金物（在来浴槽用）: ¥495,400

浴槽吸込金物

底部吸込金物S2-1（65A×3個）: ¥330,000
吐出金物Ｔ2-1（80A×2個）: ¥145,000
ウォーターカッターF2-1（32A×1個）: ¥20,400

合計金額

■RAF-202NCの場合: ¥11,925,800
■RAF-202Nの場合: ¥11,597,100

ろ過能力＝約20～30㎥/h

浴槽容量のめやす
10,000L～15,000L

■ろ過ユニット RAF-302NC: ¥7,692,700
■ろ過ユニット RAF-302N: ¥7,363,800

漏水検知セット: ¥104,000

殺菌液注入ユニット YU-1200D: ¥234,200

一次側熱源機 GQ-C5042WZ×4台（※3）: ¥3,741,000

ポンプ制御ユニット PCU-200-***-C: ¥155,400

自動補給水ユニット

HS-3S×2台: ¥942,000
RC-B117A: ¥20,000

圧力式水位センサー（タイル浴槽用）: ¥168,500

浴槽金物（在来浴槽用）: ¥695,100

浴槽吸込金物

底部吸込金物S2-1（80A×4個）: ¥457,200
吐出金物Ｔ2-1（80A×3個）: ¥217,500
ウォーターカッターF2-1（32A×1個）: ¥20,400

合計金額

■RAF-302NCの場合: ¥13,752,900
■RAF-302Nの場合: ¥13,424,000

RAO（温泉水対応）／RAI（井戸水対応）シリーズの特長

屋内設置用

温泉水対応

RAOシリーズ

井戸水対応

RAIシリーズ

身体に有益なミネラルを多く含む温泉水。また、手軽な水源として浴場運営に利用される井戸水。
浴場運営では欠かせない魅力的な水源ですが、くみ上げ量が制限され、大型浴槽の大量のお湯の使用や「かけ流し」が全ての浴場で採用されているわけではなく、循環型が広く普及しています。温泉水、井戸水では、レジオネラ菌、大腸菌が存在する場合もあり、ろ過システムにより本来の意味できれいなお湯で入浴していただくことが必要になります。しかし、温泉水や井戸水に含まれる成分がろ過ユニット通水路を腐蝕させることが多いため、温泉水、井戸水に対応した専用設計のろ過システムが必要となります。

高い耐腐食仕様で高耐久

温泉水、井戸水の腐食に耐えるため、全ての部品に耐腐食性を持たせた設計で高い耐腐食性のある素材を採用しました。

信頼のろ過システム

「かけ流し」では解消できないお湯の汚れを強力にろ過する温泉水、井戸水にも対応するろ過システム。ろ過材には、高いろ過能力の「砂ろ過材^※」を採用しました。
水資源を有効活用して、衛生・低コスト、省資源にも貢献します。

※ ろ過材の交換は、3年以内を目安にしてください。

RAOシリーズパッケージプラン

税抜価格

ろ過能力＝2～5㎥/h　
浴槽容積＝2.5㎥

ろ過ユニット RAO-50N: ¥4,904,900

殺菌液注入ユニット YU-500D: ¥213,200

一次側熱源機 GQ-C5042WZ^※: ¥1,089,400

水位計 FLO-405: ¥112,000

電動二方弁 O-32A×2個: ¥184,200

浴槽金物: ¥490,200

浴槽吸込金物

底部吸込金物（O-40A×2個）: ¥218,800
吐出金物（O-40A×2個）: ¥168,600
側面吸込金物（O-50A×1個）: ¥102,800

合計金額: ¥6,993,900

ろ過能力＝5～10㎥/h　
浴槽容積＝5㎥

ろ過ユニット RAO-100N: ¥5,457,100

殺菌液注入ユニット YU-500D: ¥213,200

一次側熱源機 GQ-C5042WZ×2台^※: ¥1,820,700

水位計 FLO-405: ¥112,000

電動二方弁 O-32A×2個: ¥184,200

浴槽金物: ¥548,200

浴槽吸込金物

底部吸込金物（O-50A×2個）: ¥252,800
吐出金物（O-50A×2個）: ¥192,600
側面吸込金物（O-50A×1個）: ¥102,800

合計金額: ¥8,335,400

※ RC-9009M・システムコントローラーを含みます。

（注）パック価格は概算価格です。リモコンコードや一次側熱源のオプション部材などは含んでいません。

RAIシリーズパッケージプラン

税抜価格

ろ過能力＝2～5㎥/h　
浴槽容積＝2.5㎥

ろ過ユニット RAI-50N: ¥4,142,300

殺菌液注入ユニット YU-500D: ¥213,200

一次側熱源機 GQ-C5042WZ^※: ¥1,089,400

水位計 FLO-405: ¥112,000

電動二方弁 O-32A×2個: ¥184,200

浴槽金物: ¥490,200

浴槽吸込金物

底部吸込金物（O-40A×2個）: ¥218,800
吐出金物（O-40A×2個）: ¥168,600
側面吸込金物（O-50A×1個）: ¥102,800

合計金額: ¥6,231,300

ろ過能力＝5～10㎥/h　
浴槽容積＝5㎥

ろ過ユニット RAI-100N: ¥4,628,700

殺菌液注入ユニット YU-500D: ¥213,200

一次側熱源機 GQ-C5042WZ×2台^※: ¥1,820,700

水位計 FLO-405: ¥112,000

電動二方弁 O-32A×2個: ¥184,200

浴槽金物: ¥548,200

浴槽吸込金物

底部吸込金物（O-50A×2個）: ¥252,800
吐出金物（O-50A×2個）: ¥192,600
側面吸込金物（O-50A×1個）: ¥102,800

合計金額: ¥7,507,000

※ RC-9009M・システムコントローラーを含みます。

（注）パック価格は概算価格です。リモコンコードや一次側熱源のオプション部材などは含んでいません。

ろ過装置納入事例のご紹介

ノーリツのろ過装置は、さまざまな施設に採用されています。
それぞれの施設に合ったプランをご提案いたします。

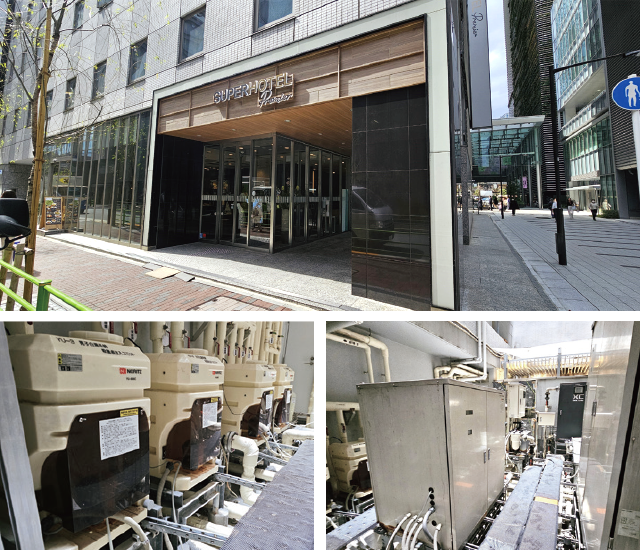

宿泊施設

スーパーホテル Premier
東京駅八重洲中央口（東京都中央区）

設置場所大浴槽　

全自動ろ過装置

RAFシリーズ2台納入　RAOシリーズ2台納入

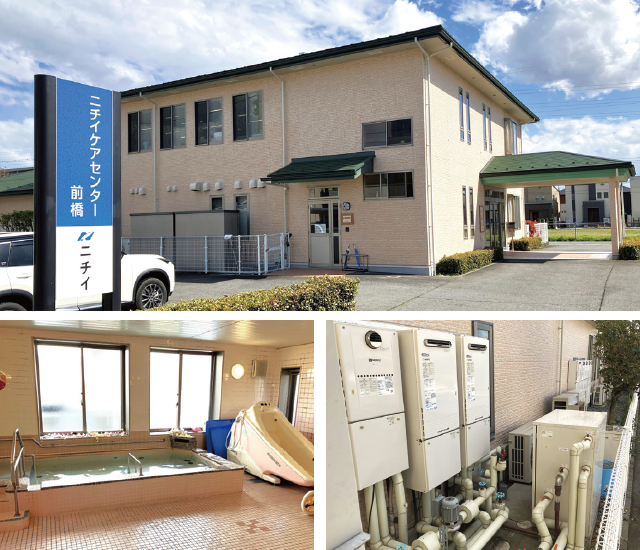

介護施設

ニチイケアセンター前橋

（群馬県前橋市）

設置場所大浴槽　

全自動ろ過装置

RAFシリーズ1台納入

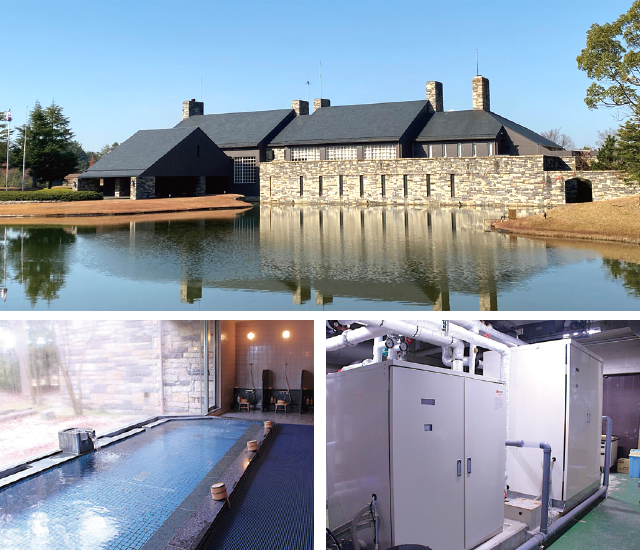

ゴルフ場

東広野ゴルフ倶楽部

（兵庫県三木市）

設置場所大浴槽　

全自動ろ過装置

RAFシリーズ2台納入

寮

FC今治高等学校里山校学生寮

（愛媛県今治市）

設置場所大浴槽

全自動ろ過装置

RAFシリーズ2台納入
